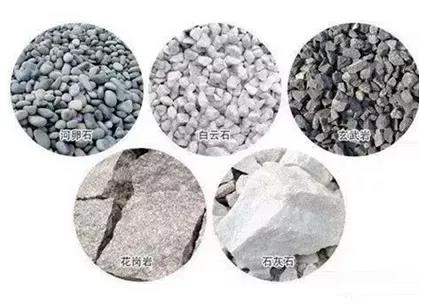

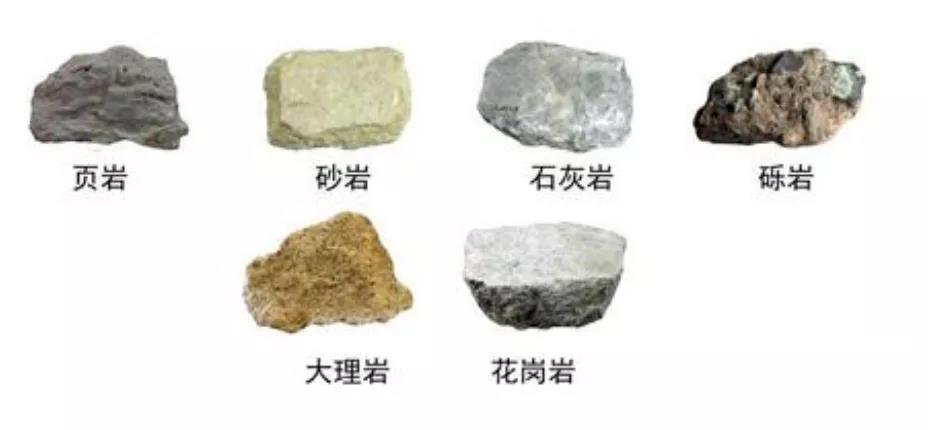

目前涉及的主要料源種類有花崗巖、玄武巖、正長巖、片麻巖、石英巖、石灰石、白云巖、大理巖等十幾種。下面以巖石類型分類，介紹幾種主要機(jī)制砂石生產(chǎn)用巖石及其特性。



　　01、巖漿巖



　　花崗巖



　　為粗粒、中?；蚣?xì)粒全晶質(zhì)的巖石，呈紅色、灰色或淺灰色。主要礦物有石英、正長石、黑云母，也有角閃石、斜長石，由于礦物結(jié)晶顆粒較大，組成復(fù)雜，抗壓強(qiáng)度達(dá)120-200MPa。容易發(fā)生物理風(fēng)化，在干旱地區(qū)崩解成砂粒，在濕潤地區(qū)暗色礦物被分解為含水氧化鐵次生礦物，長石類礦物分解為高嶺石，石英以砂粒殘留于風(fēng)化物中，這部分石英石水洗山砂的主要成分。



　　花崗巖是生產(chǎn)機(jī)制砂石的主要料源，產(chǎn)出機(jī)制砂石粒形較好、級配合理，壓碎值低、石粉少，但要考慮云母含量和風(fēng)化的可能性，如果微弱風(fēng)化，石英含量較高，比如達(dá)到60%以上，也可以用于生產(chǎn)低標(biāo)號用混凝土或干混砂漿用砂。



　　正長巖



　　正長巖其礦物組成以正長石和角閃石為主，不含石英，有少量的磷灰石，磁鐵礦，色淺紅，呈塊狀或粒狀構(gòu)造。風(fēng)化后形成砂壤或壤質(zhì)土壤，通氣性良好，富含磷、鉀、鈣、鎂等營養(yǎng)元素。土壤多為中性至微酸性反應(yīng)。



　　玄武巖



　　玄武巖是基性噴出巖，在地殼中分較廣?；瘜W(xué)成分與輝長巖相當(dāng)。色暗近似黑色，隱晶質(zhì)結(jié)構(gòu)，常有氣孔構(gòu)造，風(fēng)化后質(zhì)地較粘，含鹽基物質(zhì)較多。硬度較大，抗壓強(qiáng)度一般在140 MPa 以上，其中一種鈣鈉斜長石的橄欖玄武巖抗壓強(qiáng)度度在250 MPa以上。



　　因玄武巖晶體致密、強(qiáng)度較大，是水電工程、大型交通樞紐等重要基礎(chǔ)設(shè)施的首選料源之一。但對設(shè)備的磨損和能耗較大。

　　02、沉積巖



　　砂巖



　　砂巖一般由直徑0.1－2.0mm的砂粒膠結(jié)而成，主要成分為石英，其次為長石、白云母、磁鐵礦、石榴子石等。石英含量大于95%以上的為石英砂巖；長石含量達(dá)25%－60%的為長石砂巖。以氧化硅為膠結(jié)劑的稱為硅質(zhì)砂巖；以氧化鐵為膠結(jié)劑的稱為鐵質(zhì)砂巖；以粘土為膠結(jié)劑的稱為泥質(zhì)砂巖。膠結(jié)緊實的砂巖，因抗風(fēng)化力強(qiáng)，形成土層較薄，砂性大，尤其是石英砂巖比較明顯。



　　石灰?guī)r



　　石灰?guī)r由化學(xué)沉積或生物沉積作用而成。礦物組成主要有方解石，塊狀構(gòu)造，巖體層理明顯，多為致密結(jié)構(gòu)，硬度小,抗壓強(qiáng)度一般在60-120 MPa，可碎性和磨蝕性均適中，石灰?guī)r遇稀鹽酸可發(fā)生氣泡反應(yīng)，灰、青灰色，有機(jī)質(zhì)含量高時呈黑色。石灰?guī)r風(fēng)化主要是化學(xué)溶解作用，風(fēng)化后土層較薄，稍粘、鈣質(zhì)豐富，抗酸力強(qiáng)。



　　石灰石是生產(chǎn)機(jī)制砂石骨料的主要原料，只是受自身發(fā)育原理影響，破碎粒型相對較差，目前行業(yè)里用石灰石作料源的至少有30%；

　　03、變質(zhì)巖



　　片麻巖



　　片麻巖由花崗巖或砂巖變質(zhì)而成。成分近于花崗巖，礦物組成為石英、長石、云母等，因受到高溫高壓，礦物結(jié)晶呈帶狀排列，具有一定的方向性，呈條帶狀。



　　石英巖



　　石英巖由石英砂巖，在高溫高壓條件下，經(jīng)過重結(jié)晶變質(zhì)而成。硬度大，抗機(jī)械性和抗化學(xué)腐蝕性強(qiáng)，不易風(fēng)化。脂肪光澤，一般為乳白色，如含有少量氧化鐵呈紅色和褐色，風(fēng)化后形成砂質(zhì)或礫質(zhì)顆粒。硬度高，抗壓強(qiáng)度一般在150 MPa以上，不易破碎，磨蝕性指數(shù)高，一般應(yīng)用較少。



　　大理巖



　　大理巖由碳酸巖類（石灰?guī)r、白云巖）變質(zhì)而成。一般由方解石、白云石和少量的石英、角閃石和輝石礦物組成。具有各色花紋，是優(yōu)良的建筑裝飾材料。純白色的大理巖稱為漢白玉，在我國云南分布較廣。
